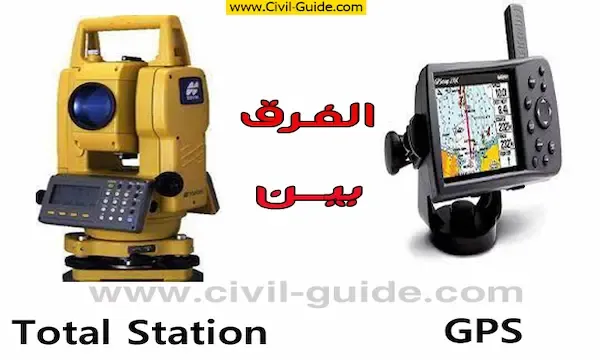

الفرق بين جهاز التوتال ستيشن (Total Station) وال جي بي اس (GPS)

ما هى الفروق واوجه التشابه بين جهاز التوتال ستيشن (Total Station) وجهاز ال جي بي اس (GPS)؟

يسأل الكثير من المهندسين وخاصة المبتدئين في ميدان العمل او مهندسي حديس التخرج هل استخدم جهاز التوتال ستيشن او جهاز ال جبي  اس وما الفرق بين جهاز التوتال وجهاز الجي بي اس في القياس وكما تعلمون انهم يقومون بنفس الوظيفة واليكم من موقع دليل الهندسة المدنية سرد لاهم الفروق بين جهاز التوتال استيشن وجهاز ال gps من فكرة عمل وشروط ومكونات كلا الجهازين

مكونات جهاز التوتال استيشن وال جي بي اس

التوتال استيشن - جهاز توتال استيشن وبرزم ووحدة تحكم مثبته بالجهاز.

 جهاز ال (GPS) - قاعده وروفر وراديوا ووحدة تحكم تمسك باليد.

شروط القياس لكلا الجهازين Total Station& GPS

توتال استيشن : يجب أن يرى الجهاز العاكس.
جى بى اس : الجهاز هنا هو القاعده والروفر كالعاكس ولا يشترط رؤية الروفر كما فى التوتال استيشن.

تاثير درجة الحراره والضغط علي كلا الجهازين

توتال استيشن : لها تأثير قوى على دقة الرصد.
جى بى اس : لا يوجد تأثير على الرصد.

أرتفاع الجهاز

توتال استيشن : يجب أدخال  للجهاز.
جى بى اس : يجب أدخاله للجهاز.

المعلومه المطلوبه لبدء العمل

توتال استيشن : نقطتين أو نقطه واتجاه.
جى بى اس (GPS) : نقطه واحده عدد النقاط.

فكرة عمل جهاز التوتال استيشن وجهاز ال gps

  • التوتال استيشن : بواسطة العاكس نحصل على المسافه بينه وبين الجهاز عن طريق الشعاع الذى يخرج ويرتد للجهاز نتيجة أصطدامه بالعاكس والجهاز يحسب الزوايا ويسجلها ومن نقطة البدايه وأتجاه الشمال والمسافه المحسوبه يمكن للجهاز عن طريق البرامج المبنيه على حساب المثلثات الحصول على أحداثيات النقطه التى يحتلها العاكس وهكذا.....
  • جى بى اس : يرصد الجهاز أشارات من الأقمار الصناعيه ومن هذه الأشارات يمكن للجهاز حساب المسافه بينه وبين الأقمار وعند وجود 4 أقمار نحصل على 4 مسافات وأربع معادلات عند حلهم ينتج أحداثيات النقطه التى يحتلها الجهاز مع العلم أن أحداثيات الأقمار معلومه فى أى وقت ونظرا لوجود عوامل كثيره تؤثر على الأشاره ولذلك عند أستخدام الجهاز والوقوف على نقطه نجد أن الأحداثى يتغير على الشاشه لنفس النقطه كما فى حالة أستخدام جهاز جارمن وذلك لأن كلما ذاد وقت الأحتلال للنقطه تتجمع فى الجهاز أرصاد أكثر وهكذا وبالتالى أحداثيات النقطه تتغير وهذا الأحداثى يسمى أتونومس (مطلق).

الدقه فى الرفع الطوبوغرافي

توتال استيشن : حسب نوع ودقة الجهاز ولكن تتراوح بين 1TO 10 mm + 1TO 3 ppm).
جى بى اس : Horizontal. ±10 mm + 1 ppm  & Vertical. ±20 mm + 1 ppm.

وقت الرصد للرفع الطوبوغرافى

توتال استيشن : ما بين 1 الى 2 ثانيه للنقطه الواحده.
جى بى اس : 5 ثانيه للنقطه الواحده بطريقة RTK.

أقصى مسافه يمكن قياسها

توتال استيشن : لا تتعدى 3 كيلو متر.

جى بى اس : الى 10 كم أو أكثر حسب الدقه المطلوبه.

الأستخدامات

توتال استيشن : عمل نقاط التحكم والرفع الطوبوغرافى والتفصيلى والتوقيع.
جى بى اس : عمل نقاط التحكم والرفع الطوبوغرافى والتفصيلى والتوقيع..
